LESER Série 810 - Pop Action

LESER Série 810 – Pop Action abre e fecha abruptamente.

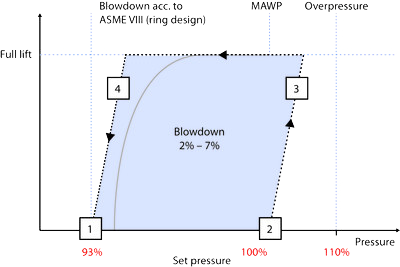

LESER Série 820 - Modulate Action

LESER Série 820 – Modulate Action é caracterizada por abertura proporcional.

Durante a operação, a POSV passa por estes estados básicos de operação:

1. Abaixo da pressão de ajuste: Operação normal

Durante a operação normal, a pressão do sistema é captada na entrada principal da válvula e encaminhada para a domo (ver ilustração).

Como a área do domo é maior que a área do assento principal da válvula, a força de fechamento é maior do que a força de abertura. Isso mantém a válvula principal bem fechada.

2. Na pressão de ajuste: Estado de atuação

Na pressão de ajuste, a válvula piloto atua. O fluido não é mais encaminhado para o domo (ver ilustração). Isso evita um aumento adicional de pressão no domo.

Além disso, o domo é ventilado. Como resultado,a força de fechamento cessa como pré-condição para que a sobrepressão do sistema abra a válvula principal.

3. Abertura da válvula principal

A válvula principal abre. Dependendo do design da válvula piloto, essa abertura é rápida e completa (Pop Action) ou gradual e parcial seguindo a pressão do sistema (Modulate Action).

4. Na pressão de fechamento:Reenchendo a domo

Se a pressão do sistema cair para a pressão de fechamento, a válvula piloto atua e novamente encaminha o fluido para o domo.

A pressão no domo se acumula e a válvula principal reassenta de forma rápida e completa (Pop Action)ou gradual e parcialmente seguindo a pressão do sistema (Modulate Action).
